Montaż gniazdka elektrycznego krok po kroku

Montaż gniazdka elektrycznego to zadanie, które wielu majsterkowiczów może wykonać samodzielnie, postępując krok po kroku. Kluczem do sukcesu i bezpieczeństwa jest bezwzględne przestrzeganie podstawowych zasad bezpieczeństwa: wyłączenie zasilania w rozdzielnicy i sprawdzenie braku napięcia za pomocą próbnika. Sam proces montażu gniazdka elektrycznego sprowadza się do poprawnego podłączenia trzech przewodów: ochronnego (PE/żółto-zielony) do bolca, neutralnego (N/niebieski) do prawego zacisku oraz fazowego (L/brązowy, czarny) do lewego zacisku, a następnie stabilnego osadzenia mechanizmu w puszce.

Bezpieczeństwo jest absolutnym priorytetem przy wszelkich pracach elektrycznych. Prąd elektryczny może stanowić śmiertelne zagrożenie porażenia prądem, dlatego nie można opierać się na przypuszczeniach – trzeba być pewnym. Zawsze przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej należy wyłączyć zasilanie. Pamiętaj, że sam fakt przekręcenia wyłącznika w rozdzielnicy to za mało. Konieczne jest fizyczne sprawdzenie, czy w gniazdku elektrycznym, z którym będziesz pracował, na pewno nie ma napięcia. Tylko takie postępowanie gwarantuje bezpieczne warunki do pracy.

Jakie narzędzia są potrzebne do montażu gniazdka

Przystępując do montażu gniazdka elektrycznego, warto przygotować sobie wszystkie niezbędne narzędzia. Dzięki temu proces będzie płynny, a Ty unikniesz niepotrzebnego biegania po domu. Oto lista kluczowych narzędzi i akcesoriów:

Od czego zacząć – wyłączenie zasilania i kontrola napięcia

To najważniejszy krok, którego pominięcie jest niedopuszczalne.

1. Idź do rozdzielnicy (skrzynki z bezpiecznikami). Znajdź wyłącznik nadmiarowo-prądowy („eska”) lub bezpiecznik, który zabezpiecza obwód, w którym znajduje się gniazdko. Jeśli nie jesteś pewien, który to obwód, wyłącz główny wyłącznik zasilania mieszkania.
2. Wyłącz odpowiedni bezpiecznik. Przełącz go w pozycję „off” (w dół). Jeśli masz stare bezpieczniki topikowe, musisz je wykręcić.
3. Potwierdź wyłączenie. Sprawdź, czy światło w pomieszczeniu, w którym pracujesz, zgasło, a urządzenia podłączone do gniazda przestały działać.

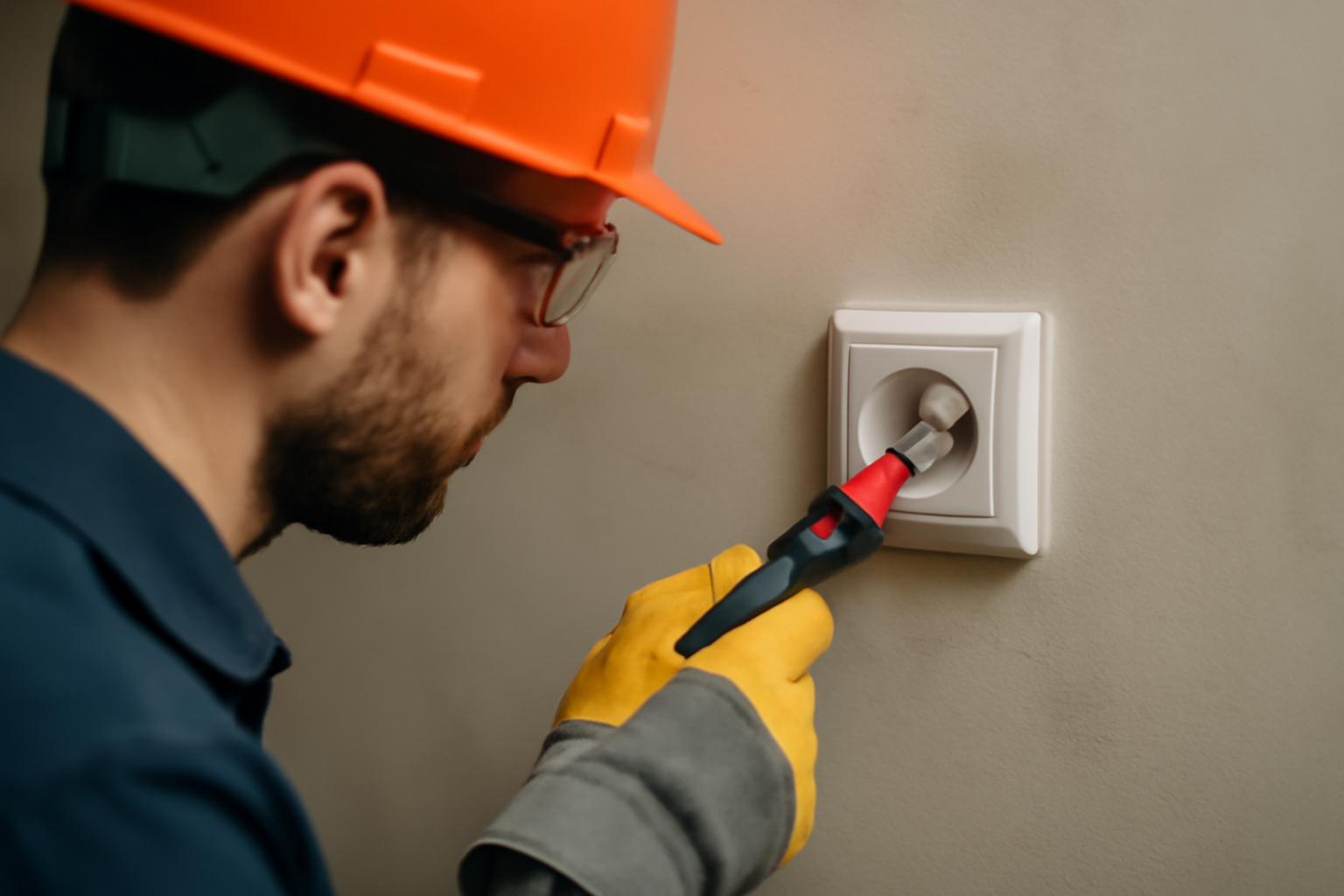

4. Sprawdź brak napięcia PRÓBNIKIEM przy gniazdku elektrycznym. Przed dotknięciem jakichkolwiek przewodów! Włóż końcówki próbnika do otworów gniazdka. Dla pewności sprawdź również między każdym otworem a bolcem uziemiającym. Miernik ustaw na pomiar napięcia przemiennego (AC ~V) na zakresie powyżej 230V i wykonaj pomiary. Brak wskazań oznacza, że możesz przystąpić do demontazu starego gniazdka.

Jak przygotować przewody do podłączenia

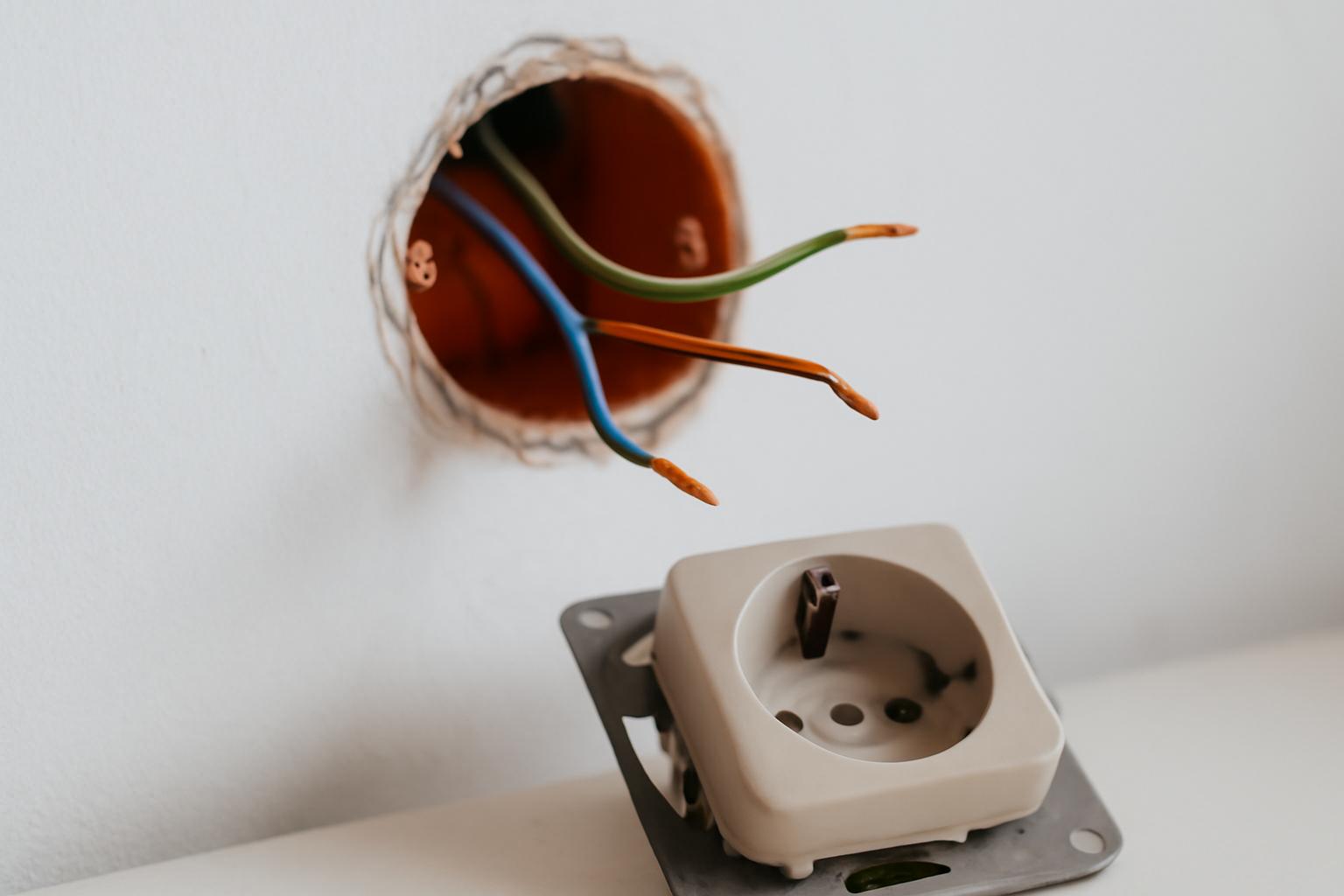

Po wyłączeniu zasilania i zdemontowaniu starego gniazdka elektrycznego, zobaczysz w puszce trzy przewody elektryczne (w nowych instalacjach). Ich końcówki mogą być już przygotowane, ale często wymagają odświeżenia.

1. Oceń stan przewodów (kabli). Jeśli są pokruszone, zczerniałe lub nadpalone, odetnij zniszczony fragment. Upewnij się, że masz wystarczającą długość do swobodnego podłączenia.
2. Ściągnij izolację zewnętrzną. Za pomocą ściągacza lub noża zdejmij około 5-10 cm zewnętrznej izolacji z wiązki przewodów. Uważaj, by nie nacinać izolacji poszczególnych żył.
3. Przygotuj żyły. Z każdego z trzech przewodów (L, N, PE) ściągnij około 10 mm izolacji. Użyj do tego ściągacza izolacji, dobierając odpowiedni rozmiar otworu, aby nie uszkodzić miedzi. Jeśli nie masz ściągacza, możesz to zrobić nożem, prowadząc go prostopadle do przewodu – ale jest to mniej bezpieczne dla żyły.
4. Uformuj końcówki. Jeśli to konieczne, użyj kombinerk do delikatnego wyprostowania i ukształtowania końcówek, aby łatwo weszły w zaciski śrubowe.

Jak poprawnie podłączyć przewody PE, N i L

To serce całego montażu. Błędne podłączenie może spowodować nieprawidłowe działanie gniazdka, uszkodzenie sprzętu lub stworzyć zagrożenie porażenia. W standardzie obowiązującym w Polsce stosujemy następujące kolory i oznaczenia:

Proces podłączania:

1. Podłącz przewód ochronny (żółto-zielony). Włóż go pod zacisk oznaczony symbolem uziemienia (⏚) lub znajdujący się pośrodku. Mocno dokręć śrubę. To najważniejsze połączenie z punktu widzenia bezpieczeństwa.
2. Podłącz przewód neutralny (niebieski). Włóż go pod prawy zacisk (zazwyczaj oznaczony literą N). Dokręć śrubę.
3. Podłącz przewód fazowy (brązowy/czarny). Włóż go pod lewy zacisk (zazwyczaj oznaczony literą L). Dokręć śrubę.

Uwaga: W niektórych gniazdkach są zaciski w postaci „klatek” – wtedy należy włożyć odizolowaną część żyły w otwór, a śrubka ją automatycznie zablokuje. Po podłączeniu pociągnij lekko za każdy przewód, aby upewnić się, że są dobrze zamocowane. Luźne połączenie będzie się grzało i może spowodować pożar.

Jak osadzić gniazdko w puszce i zamocować maskownicę

Po podłączeniu przewodów czas na estetyczny i stabilny montaż mechanizmu.

1. Ułóż przewody w puszce. Ostrożnie zagnij przewody w kształt litery „Z” lub ułóż je wokół mechanizmu. Muszą być ułożone swobodnie, bez naprężeń, które mogłyby wypychać gniazdko z puszki lub uszkodzić połączenie.

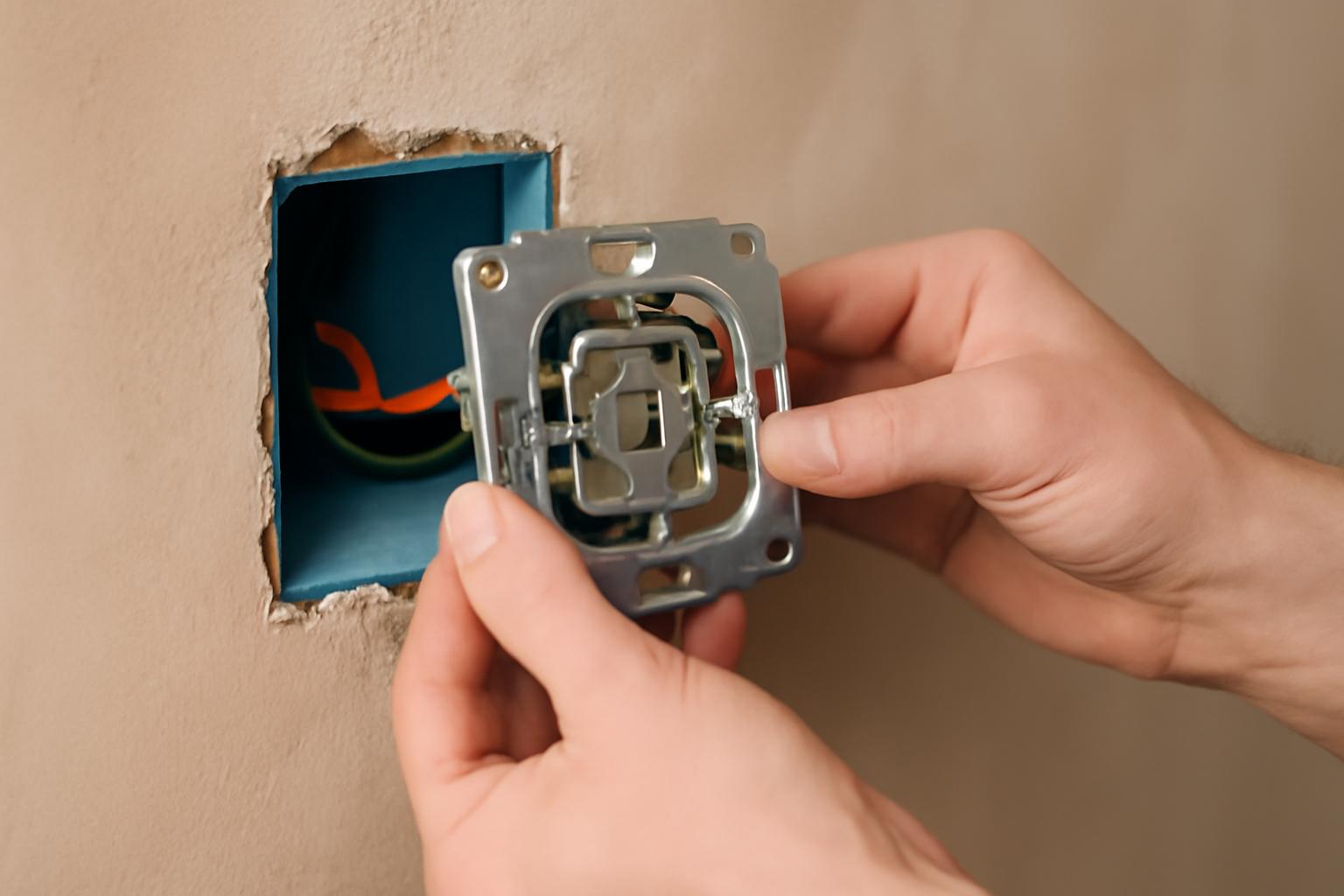

2. Włóż gniazdko do puszki elektrycznej w ścianie. Delikatnie wsuń podłączone gniazdko do puszce instalacyjnej, uważając, aby przewody nie weszły pod zaczepy mocujące.

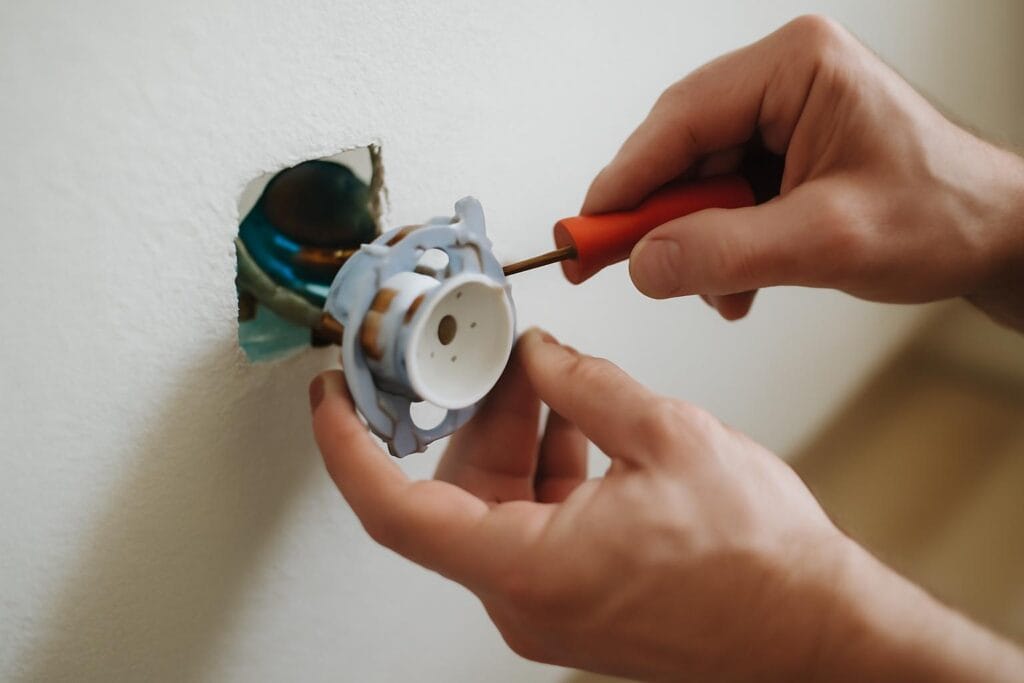

3. Wypoziomuj i przymocuj gniazdko do puszki. Użyj poziomicy, aby ustawić gniazdko idealnie poziomo. Następnie przykręć je za pomocą śrub rozwiernych (bocznych), które rozpierają się wewnątrz puszki, lub przykręć bezpośrednio do puszki za pomocą śrub (w zależności od typu puszki). Dokręć na tyle mocno, aby gniazdko stabilnie siedziało, ale nie uszkodzając puszki.
4. Załóż maskownicę i ramkę. Nałóż białą lub kolorową maskownicę (jeśli jest częścią gniazdka), a następnie przykręć lub zatrzaśnij zewnętrzną ramkę dekoracyjną. Sprawdź, czy ramka przylega równo do ściany.

Jak sprawdzić, czy gniazdko działa poprawnie

Nie podłączaj jeszcze od razu drogiego sprzętu!

1. Włącz zasilanie. W rozdzielnicy włącz bezpiecznik, który wyłączyłeś na początku prac.
2. Sprawdź napięcie PRÓBNIKIEM. Upewnij się, że napięcie pojawiło się w gnieździe. Włóż próbnik: pomiędzy lewym otworem a bolcem powinien wskazać napięcie (~230V), podobnie między prawym otworem a bolcem. Między lewym a prawym otworem również powinno być napięcie. To potwierdza poprawne podłączenie fazy i neutraly.
3. Wykonaj test praktyczny, aby sprawdzić poprawność działania gniazdka. Podłącz do gniazdka proste, niewymagające urządzenie elektryczne, np. lampkę stojącą lub ładowarkę do telefonu. Sprawdź, czy działa.
4. Sprawdź ochronę (jeśli masz tester). Dla pełnej pewności, szczególnie w łazience czy kuchni, warto użyć profesjonalnego testera gniazd, który sprawdzi poprawność podłączenia, w tym działanie przewodu ochronnego.

Najczęstsze błędy przy montażu gniazdka

1. Brak sprawdzenia braku napięcia. Poleganie tylko na wyłączonym bezpieczniku to najniebezpieczniejszy błąd. Zawsze używaj próbnika!
2. Luźne połączenia w zaciskach. Niedokręcone śruby powodują iskrzenie, nagrzewanie się, stopienie izolacji i w efekcie pożar.
3. Pomyłka w kolorach przewodów. Podłączenie fazy do zacisku neutralnego lub odwrotnie. Urządzenie może działać, ale jest to niebezpieczne (np. dla lamp z gwintem). Podłączenie fazy do bolca ochronnego to poważne zagrożenie życia.
4. Zbyt krótkie lub zbyt długie przewody. Zbyt krótkie utrudniają montaż, zbyt długie trzeba upchać, co może wypychać gniazdko lub uszkodzać połączenia.
5. Uszkodzenie żyły przy ściąganiu izolacji. Nadcięta lub przecięta żyła ma mniejszy przekrój, łatwiej się nagrzewa i może się złamać.
6. Złe ułożenie przewodów w puszce. Przewód może dostać się pod nóżkę mocującą, co spowoduje jego uszkodzenie przy dokręcaniu.

Montaż gniazdka przy przewodach aluminiowych – na co uważać

W starych instalacjach (lata 70.-80.) często spotyka się przewody aluminiowe. Wymagają one szczególnej ostrożności:

1. Kruchość. Aluminium jest dużo bardziej kruche niż miedź. Przy zginaniu lub dokręcaniu śrub łatwo może się złamać. Pracuj bardzo delikatnie.
2. Utlenianie. Powstający na powierzchni tlenek aluminium jest izolatorem i utrudnia przewodzenie, powodując grzanie się połączeń. Przy wymianie gniazdka warto oczyścić końcówki przewodu drobnym papierem ściernym.
3. Rozszerzalność cieplna. Aluminium pod wpływem zmiennej temperatury (nagrzewa się przy obciążeniu) bardziej się rozszerza i kurczy, co może prowadzić do poluzowania się zacisków. Wymaga to okresowej kontroli dokręcenia (czego w praktyce się nie robi).
4. Bezpośrednie łączenie z miedzią. Nie powinno się bezpośrednio łączyć aluminium z miedzią (występuje zjawisko korozji galwanicznej). Nowoczesne gniazdka często mają zaciski przystosowane do obu materiałów. W razie wątpliwości warto użyć specjalnych złączek pośrednich lub tulejek zaciskowych.

Jeśli Twoja instalacja jest aluminiowa i przewody są w złym stanie, najlepszym rozwiązaniem jest jej wymiana na miedzianą przez uprawnionego elektryka.

Kiedy montaż gniazdka zlecić elektrykowi

Samodzielny montaż to oszczędność, ale nie zawsze jest dobrym pomysłem. Profesjonalny montaż przez elektryka jest zalecany w wielu przypadkach. Bezwzględnie skontaktuj się z wykwalifikowanym elektrykiem z uprawnieniami SEP, gdy:

1. Nie jesteś pewien, czy potrafisz to zrobić bezpiecznie i poprawnie.
2. W puszce jest więcej niż trzy przewody (może to oznaczać gniazdko z dwóch obwodów, przełączane, itp.).
3. Nie ma przewodu ochronnego (żółto-zielonego) w starej instalacji. Konieczna może być modernizacja obwodu.
4. Przewody są w kiepskim stanie, izolacja kruszy się, a żyły są czarne.
5. Pracujesz w pomieszczeniach o zwiększonej wilgotności (łazienka, pralnia) i nie masz pewności, czy gniazdko ma odpowiednią klasę ochronności (IP) i jest podłączone do wyłącznika różnicowoprądowego.
6. Chcesz dodać nowe gniazdko, prowadząc przewody od istniejącego punktu – to wymaga wiedzy o obciążeniu obwodu i jego zabezpieczeniach.

Pamiętaj, że nieprawidłowo wykonana instalacja elektryczna stanowi niewidoczne, ciche zagrożenie, które może ujawnić się po latach w postaci pożaru. W razie jakichkolwiek wątpliwości – zleć pracę specjaliście.

Podsumowanie

Montaż pojedynczego gniazdka elektrycznego, zgodnie z instrukcją krok po kroku, to zadanie w zasięgu uważnego majsterkowicza, który szanuje podstawowe zasady bezpieczeństwa. Klucz to: wyłączyć, sprawdzić, prawidłowo podłączyć gniazdko elektryczne według kolorów (PE, N, L), mocno dokręcić i starannie zamontować. Pamiętaj jednak o ograniczeniach, szczególnie w starych instalacjach. Zastosowanie się do tej instrukcji krok po kroku pozwoli Ci na bezpieczną i satysfakcjonującą wymianę lub montaż gniazd elektrycznych w twoim domu.
