Pompa ciepła powietrze woda montaż krok po kroku

Przygotowanie miejsca i niezbędne elementy

Dobry początek to połowa sukcesu. Przed przywiezieniem urządzenia na plac budowy musisz mieć dokładnie zaplanowane, gdzie stanie każdy element i co będzie potrzebne do jego zamocowania.

Wybór lokalizacji dla jednostki zewnętrznej i wewnętrznej

Jednostka zewnętrzna pompy ciepła (parownik) to „serce” systemu, które pobiera energię z powietrza. Jej lokalizacja ma fundamentalne znaczenie dla wydajności i komfortu akustycznego.

1. Swobodny przepływ powietrza: Zachowaj minimalne odległości zalecane przez producenta (zwykle 30-50 cm od ściany, 1-2 metry od przeszkód zakłócających cyrkulację przed wylotem powietrza). Pułapka: Zbyt mała odległość jednostki zewnętrznej od ściany, ogrodzenia lub roślinności utrudnia swobodny przepływ powietrza, prowadzi do szronienia i obniża sprawność, a także zwiększa zużycie energii.
2. Podpora: Potrzebuje stabilnego, wypoziomowanego fundamentu lub podestu, najlepiej na gruncie lub wspornikach mocowanych do elewacji. Musi on izolować drgania (stosuje się np. gumowe podkładki antywibracyjne) i uniemożliwiać przenoszenie się dźwięków na konstrukcję budynku.
3. Odpływ skroplin: Podczas pracy w trybie grzania jednostka generuje wodę z odmrożeń. Należy zapewnić jej odpływ do kanalizacji deszczowej, drenażu lub po prostu na grunt, z dala od fundamentów.
4. Dostęp serwisowy: Zostaw wystarczająco dużo miejsca wokół urządzenia dla techników do przeglądów.

Jednostka wewnętrzna (moduł hydrauliczny) zwykle jest montowana w pomieszczeniu technicznym (kotłowni), garażu lub pralni. Ważne, aby było tam sucho, a temperatura nie spadała poniżej zera. Musi być dostęp do instalacji grzewczej, zasilania elektrycznego i ewentualnie systemu rekuperacji. Pamiętaj o pozostawieniu odstępu umożliwiającego serwis (np. wymianę filtra lub pompy).

Potrzebne narzędzia i materiały

Poza kompletem elementów dostarczonym z pompą ciepła, będziesz potrzebować:

1. Narzędzia montażowe: Wiertarka udarowa, poziomica, klucze płaskie i nasadowe, przebijaki do rur, próżniówka i manifold do klimatyzacji (TYLKO dla certyfikowanego instalatora), zestaw do lutowania twardego (jeśli łączenia miedziane nie są gotowe).
2. Materiały: Stabilny podest lub materiały na fundament pod jednostkę zewnętrzną, zestaw przyłączy hydraulicznych (zawory kulowe, filtry siatkowe, zawory zwrotne), izolacja rur miedzianych i instalacji wodnej, przewody elektryczne o odpowiednim przekroju, kanały kablowe, płyn do szczelności instalacji wodnej, śruby i kołki montażowe.
3. Zabezpieczenia: Zawory odcinające po stronie zasilania i powrotu instalacji grzewczej do pompy. Pułapka: Brak zaworów odcinających po stronie hydraulicznej utrudnia późniejszy serwis lub demontaż pompy bez konieczności opróżniania całej instalacji grzewczej w domu.

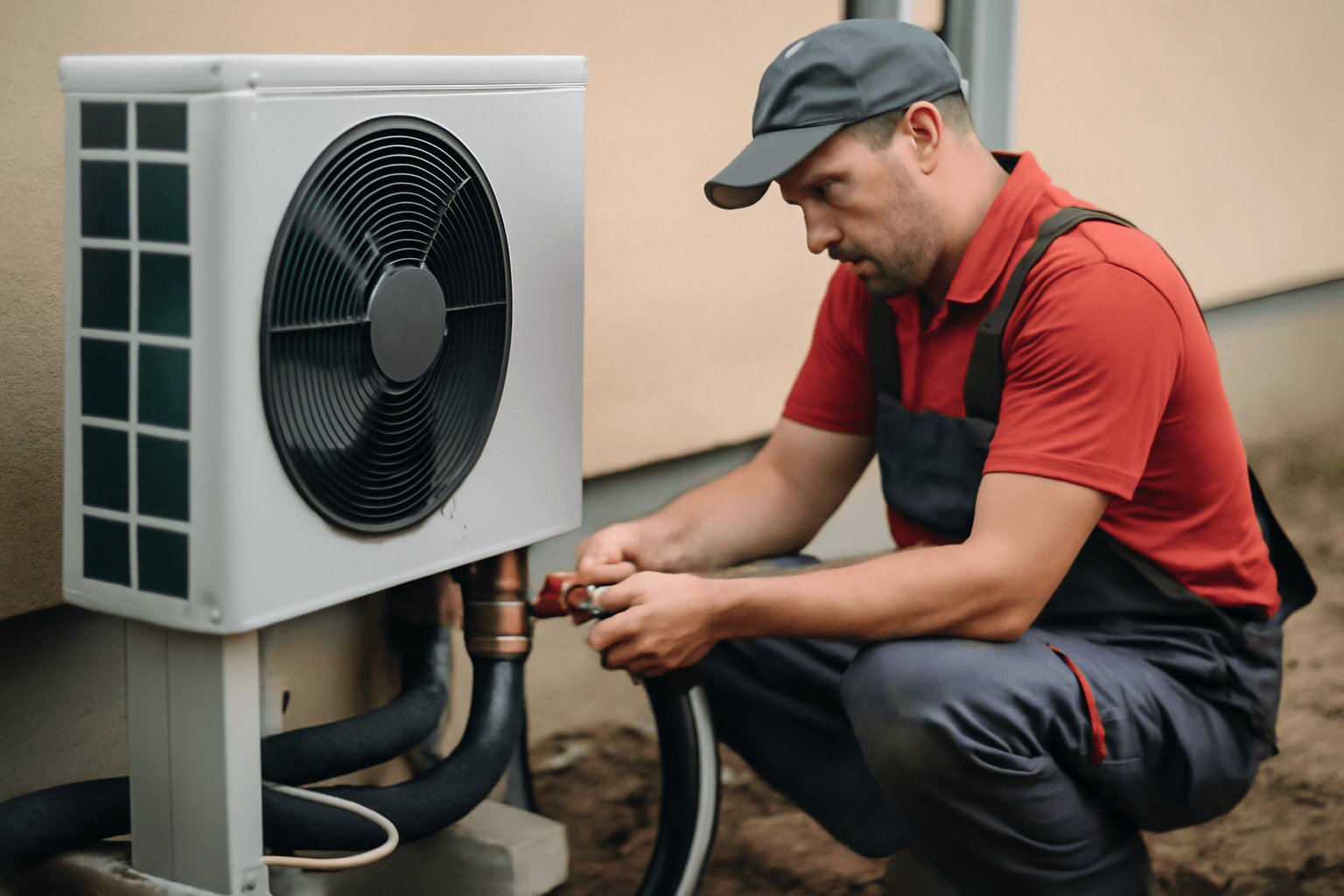

Montaż jednostki zewnętrznej pompy ciepła

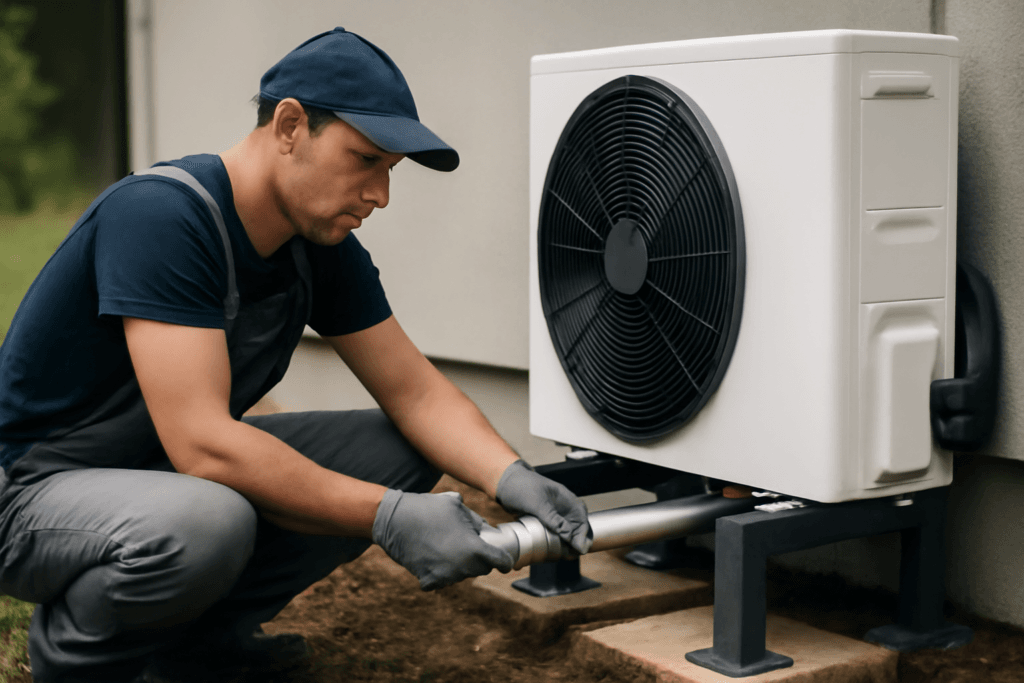

Ten etap zaczynamy od przygotowania solidnej podstawy. Fundament lub podest pod jednostkę zewnętrzną musi być stabilny i izolowany od drgań. Może to być płyta betonowa (min. 15 cm grubości) ułożona na podsypce żwirowej lub dedykowane, regulowane nogi stalowe z tłumikami. Jednostka musi stać idealnie poziomowo, aby wentylator pracował cicho i bez przeciążeń.

Po ustawieniu i dociśnięciu urządzenia do podłoża (aby zminimalizować drgania), przystępuje się do przeprowadzenia przewodów między jednostkami. Przez otwór w ścianie (z odpowiednią tuleją izolacyjną) prowadzi się:

1. Przewody czynnika chłodniczego (miedziane, w izolacji): Są to dwie rury (gazowa i cieczowa) dostarczone w zestawie lub przygotowane na miejscu. Lutowanie musi być wykonane perfekcyjnie, w atmosferze ochronnego gazu, aby zapobiec zanieczyszczeniu układu. Po połączeniu przewody są szczelnie izolowane, aby uniknąć mostków termicznych i wykraplania się wilgoci.
2. Przewód drenażowy skroplin: Montuje się go z lekkim spadkiem w stronę odpływu.
3. Kabel zasilająco-sterowniczy łączący jednostkę zewnętrzną z wewnętrzną. Prowadzi się go w osobnym otworze lub kanale, z dala od rur czynnika.

Wszystkie przejścia przez ścianę muszą być szczelnie zaizolowane i uszczelnione, aby zapobiec stratom ciepła i przeciągom.

Montaż jednostki wewnętrznej i podłączenie hydrauliczne

Jednostkę wewnętrzną mocuje się do ściany, podobnie jak kocioł, zachowując zalecane odstępy. Najważniejszym zadaniem jest jej poprawne wpięcie w istniejącą instalację hydrauliczną budynku. Standardowo podłącza się cztery przyłącza: zasilanie i powrót instalacji grzewczej (CO) oraz zasilanie i powrót do zbiornika CWU (jeśli jest).

Podczas podłączania należy pamiętać o:

1. Kierunku przepływu: Strzałki na korpusie pompy wskazują właściwy kierunek przepływu wody. Ich ignorowanie uniemożliwi pracę systemu.
2. Filtracji: Montaż filtra siatkowego (często z wkładem magnetycznym) na powrocie instalacji CO do pompy jest obowiązkowy. Chroni on wymiennik płytowy pompy przed zanieczyszczeniami mechanicznymi z instalacji.
3. Zaworach: Zawory kulowe przed i po każdej pompie obiegowej oraz na przyłączach do pompy ciepła ułatwiają serwisowanie.
4. Odpowietrznikach: Należy je zamontować w najwyższych punktach odcinków podłączonych do pompy.

Po wykonaniu połączeń i sprawdzeniu ich szczelności mechanicznej, można przystąpić do napełniania i odpowietrzania obiegu hydraulicznego. Napełnianie powinno odbywać się powoli, aby wypchnąć całe powietrze. Konieczne jest także ustawienie odpowiedniego przepływu przez pompę ciepła za pomocą przepływomierzy lub zaworów nastawczych, zgodnie z projektem lub zaleceniami producenta. Zbyt mały przepływ spowoduje zakłócenia pracy pompy ciepła i błędy urządzenia.

Podłączenie elektryczne i sterownicze

Pompa ciepła wymaga dedykowanego zasilania elektrycznego, wykonanego przez wykwalifikowanego elektryka. Moc przyłączeniowa zależy od modelu, ale zwykle jest to przyłącze trójfazowe (400V). Należy zastosować przewody o odpowiednim przekroju, zabezpieczenia nadprądowe i różnicowoprądowe zgodne z dokumentacją techniczną.

Oprócz zasilania głównego, podłącza się:

1. Połączenie sterownicze między jednostkami: Za pomocą kabla wielożyłowego, który umożliwia komunikację i zasilanie niskonapięciowe jednostki zewnętrznej z modułu wewnętrznego.
2. Czujniki temperatury: Montuje się je w rury hydrauliczne (zasilanie, powrót, CWU) w specjalnych kieszeniach.
3. Sterownik pokojowy i moduł internetowy: Umożliwiają wygodną kontrolę nad systemem.

Kluczowe jest staranne ułożenie okablowania, zabezpieczenie go przed uszkodzeniem mechanicznym i oddzielenie torów zasilania wysokonapięciowego od niskonapięciowych sygnałów sterowniczych, aby uniknąć zakłóceń.

Napełnianie instalacji, próba ciśnieniowa i pierwsze uruchomienie

To etap, gdzie rolę przejmuje certyfikowany instalator. Składa się on z kilku krytycznych procedur.

1. Próba ciśnieniowa (szczelności) instalacji chłodniczej: Po zmontowaniu całego obwodu chłodniczego, instalator przeprowadza test szczelności za pomocą azotu pod wysokim ciśnieniem. Sprawdza się wszystkie złącza i spawy. To gwarancja, że drogi czynnik nie ucieknie do atmosfery.

2. Próba ciśnieniowa instalacji hydraulicznej: Napełniony wodą obieg grzewczy jest poddawany nadciśnieniu (zwykle 3-4 bar przez godzinę) w celu wykrycia ewentualnych przecieków.

3. Wytworzenie próżni w obiegu chłodniczym: Za pomocą pompy próżniowej instalator usuwa wilgoć i powietrze z wnętrza rur miedzianych i wymiennika. Resztki powietrza i wilgoci zniszczyłyby sprężarkę i zatkały zawór rozprężny.

4. Ładowanie czynnika chłodniczego: To operacja wyłącznie dla posiadacza uprawnień F-gazowych. Pułapka: Samodzielne ładowanie czynnika chłodniczego bez uprawnień F-gazowych jest nielegalne i niebezpieczne. Grozi wysoką karą finansową, uszkodzeniem urządzenia, a w przypadku niektórych czynników – zagrożeniem dla zdrowia. Instalator ładuje precyzyjnie odważoną ilość czynnika określoną przez producenta.

Checklista przed pierwszym uruchomieniem:

1. Szczelność obiegów: chłodniczego (potwierdzona) i hydraulicznego.
2. Poprawne napięcie zasilania elektrycznego.
3. Odpowiednie ciśnienie wody w instalacji grzewczej (zwykle 1,5-2 bary).
4. Odpowietrzona instalacja hydrauliczna i ustawiony przepływ.
5. Otwarte zawory odcinające na przyłączach hydraulicznych.
6. Ustawienia podstawowe w sterowniku (język, tryb pracy, parametry krzywej grzewczej).

Dopiero po odhaczeniu wszystkich punktów, instalator uruchamia pompę w trybie serwisowym. Sprawdza parametry pracy (ciśnienia, temperatury, prądy pobierane przez sprężarkę), kalibruje czujniki i przeprowadza pierwszą próbę grzania oraz przygotowania CWU. Po pomyślnych testach, system jest gotowy do normalnej eksploatacji, a użytkownik otrzymuje instruktaż obsługi.

Podsumowanie i najczęstsze błędy montażowe

Montaż pompy ciepła powietrze-woda to proces wymagający wiedzy z wielu dziedzin. Nawet drobne uchybienia mogą znacząco obniżyć komfort cieplny i efektywność inwestycji. Poniżej zebrano najczęściej spotykane błędy:

1. Zła lokalizacja jednostki zewnętrznej: Zbyt ciasne otoczenie, brak odpływu skroplin, montaż w „studni” akustycznej (np. wąski dziedziniec), który wzmacnia hałas.
2. Niestabilny, nieizolowany fundament: Prowadzi do zwiększonych drgań, hałasu i przyspieszonego zużycia mechanicznych części urządzenia.
3. Brak filtracji hydraulicznej: Zanieczyszczenia blokują cienkie kanaliki w wymienniku płytowym pompy, co skutkuje spadkiem wydajności i awarią.
4. Niedokładne odpowietrzenie instalacji: Powietrze w obiegu powoduje szumy, spadek wydajności i może uszkodzić pompę obiegową.
5. Nieprawidłowe ustawienie przepływu: Zarówno zbyt mały, jak i zbyt duży przepływ przez pompę ciepła zaburza prawidłową wymianę ciepła.
6. Błędy w okablowaniu i zasilaniu: Za słabe zabezpieczenia, niewłaściwy przekrój przewodów, mieszanie torów zasilania i sterowania.
7. Pominięcie próżniowania obiegu chłodniczego: To absolutnie podstawowy błąd, który w krótkim czasie prowadzi do kosztownej awarii sprężarki.

Podsumowując, montaż pompy ciepła można podzielić na prace przygotowawcze i mechaniczne (dostępne dla zaawansowanych majsterkowiczów) oraz prace specjalistyczne związane z czynnikiem chłodniczym i uruchomieniem (zarezerwowane dla profesjonalistów). Świadomość poszczególnych kroków pozwoli Ci lepiej przygotować się do inwestycji, wybrać kompetentną ekipę i cieszyć się bezproblemową pracą Twojego ekologicznego źródła ciepła przez długie lata.

Najczęściej zadawane pytania (FAQ)

Czy mogę samodzielnie zamontować pompę ciepła?

Montaż głównych elementów mechanicznych (fundament, mocowanie jednostek, przygotowanie przyłączy hydraulicznych) jest możliwy dla osób z zaawansowanymi umiejętnościami budowlanymi i sanitarnymi (DIY). Jednak kluczowe prace – zwłaszcza podłączenie i szczelne zamknięcie obwodu z czynnikiem chłodniczym, próżniowanie oraz pierwsze uruchomienie urządzenia – muszą bezwzględnie wykonać certyfikowani instalatorzy z uprawnieniami F-gazowymi. Jest to wymóg prawny (ochrona środowiska) oraz warunek zachowania gwarancji producenta urządzenia.

Jak długo trwa montaż pompy ciepła powietrze-woda?

Dla typowego domu jednorodzinnego o powierzchni do 150 m² profesjonalny montaż ekipy 2-3 osób trwa zwykle 2-4 dni. Pierwszy dzień to często przygotowanie stanowisk i podłączenia hydrauliczne, drugi – prace elektryczne i chłodnicze z uruchomieniem. Czas ten może się wydłużyć w przypadku skomplikowanej modernizacji starej instalacji grzewczej lub niesprzyjających warunków atmosferycznych.

Gdzie najlepiej ustawić jednostkę zewnętrzną pompy?

Miejsce musi spełniać cztery podstawowe warunki: 1) Zapewniać swobodny przepływ powietrza (zachować minimalne odstępy od ścian, ogrodzenia i roślinności, zwykle 30-50 cm z boków i 1-2 m od frontu). 2) Ograniczać rezonację drgań (stabilny, izolowany podest). 3) Umożliwiać skuteczny odpływ skroplin. 4) Nie powodować zakłóceń akustycznych dla sąsiadów oraz mieszkańców (unikać odbicia dźwięku od pobliskich ścian w kierunku okien sypialni).

Czy pompa ciepła potrzebuje przeglądów?

Tak, jak każde urządzenie grzewcze, wymaga regularnych przeglądów serwisowych, zalecanych zwykle raz w roku (przed sezonem grzewczym). Podczas przeglądu certyfikowany instalator sprawdza parametry pracy (ciśnienia czynnika), szczelność układu chłodniczego, czyści filtry, sprawdza stan izolacji, poprawność działania czujników i oprogramowania. Regularny serwis zapewnia wysoką sprawność, niskie rachunki i długą żywotność całego systemu.
