Konstrukcje pod panele fotowoltaiczne

Konstrukcja pod panele fotowoltaiczne to system elementów nośnych, których zadaniem jest bezpieczne i stabilne zamocowanie modułów PV do podłoża – dachu lub gruntu. To niezwykle istotny komponent, który musi sprostać ekstremalnym warunkom pogodowym: silnym wiatrom, obfitym opadom śniegu, intensywnemu nasłonecznieniu i dużym amplitudom temperatur. Dobrze dobrana konstrukcja gwarantuje, że panele przez dziesięciolecia będą pracować pod optymalnym kątem, a cała instalacja pozostanie bezpieczna dla budynku i jego otoczenia.

Jakie funkcje pełni stelaż w instalacji PV

Główne funkcje konstrukcji fotowoltaicznej to:

1. Bezpieczne mocowanie: Zabezpieczenie paneli przed zerwaniem przez wiatr lub zsunięciem pod ciężarem śniegu.
2. Odpowiednie ustawienie: Zapewnienie właściwego kąta nachylenia i kierunku (azymutu) dla maksymalizacji produkcji energii.
3. Zachowanie szczelności: W przypadku dachów skośnych, system montażowy musi być zamontowany tak, aby nie naruszał warstw izolacyjnych dachu.
4. Wentylacja modułów: Odpowiednia przestrzeń między panelami a podłożem umożliwia chłodzenie się paneli, co pozytywnie wpływa na ich wydajność.
5. Trwałość systemu: Wykonane z wysokiej jakości materiałów konstrukcje montażowe mają żywotność równą lub przewyższającą panele, często sięgającą 30-40 lat.

Podział konstrukcji fotowoltaicznych według miejsca montażu

Podstawowy podział systemów montażowych wynika z miejsca ich instalacji. Wybór pomiędzy nimi podyktowany jest głównie dostępną powierzchnią, warunkami lokalnymi oraz budżetem.

Konstrukcje na dach skośny – rodzaje i zastosowanie

To najpopularniejszy wybór wśród właścicieli domów jednorodzinnych. Systemy te są projektowane tak, aby idealnie dopasować się do rodzaju pokrycia dachowego, minimalizując ryzyko przecieków.

Elementy systemu na dach skośny:

1. Haki lub śruby dwugwintowe: Elementy mocujące, które przytwierdza się bezpośrednio do krokwi. Ich kształt i długość dobiera się do rodzaju pokrycia (dachówka ceramiczna, blachodachówka, blacha trapezowa, papa).
2. Profile aluminiowe (szyny): Poziome prowadnice, które montuje się do haków. To do nich przykręca się panele.
3. Klemy montażowe: Zaciski (końcowe i środkowe), które obejmują ramę panelu i przytwierdzają go do profili. Zapewniają sztywne, ale elastyczne mocowanie.

Kluczowym etapem jest prawidłowe znalezienie i zamocowanie do krokwi – gwarantuje to wytrzymałość całej konstrukcji.

Konstrukcje na dach płaski – systemy balastowe i wsporcze

Na dachach płaskich panele nie leżą bezpośrednio na powierzchni. Montuje się je na specjalnych trójkątnych lub trapezowych wspornikach, które nadają im optymalny kąt nachylenia (zwykle 10-30 stopni). Aby nie przebijać pokrycia dachowego (co mogłoby prowadzić do przecieków), często stosuje się systemy balastowe.

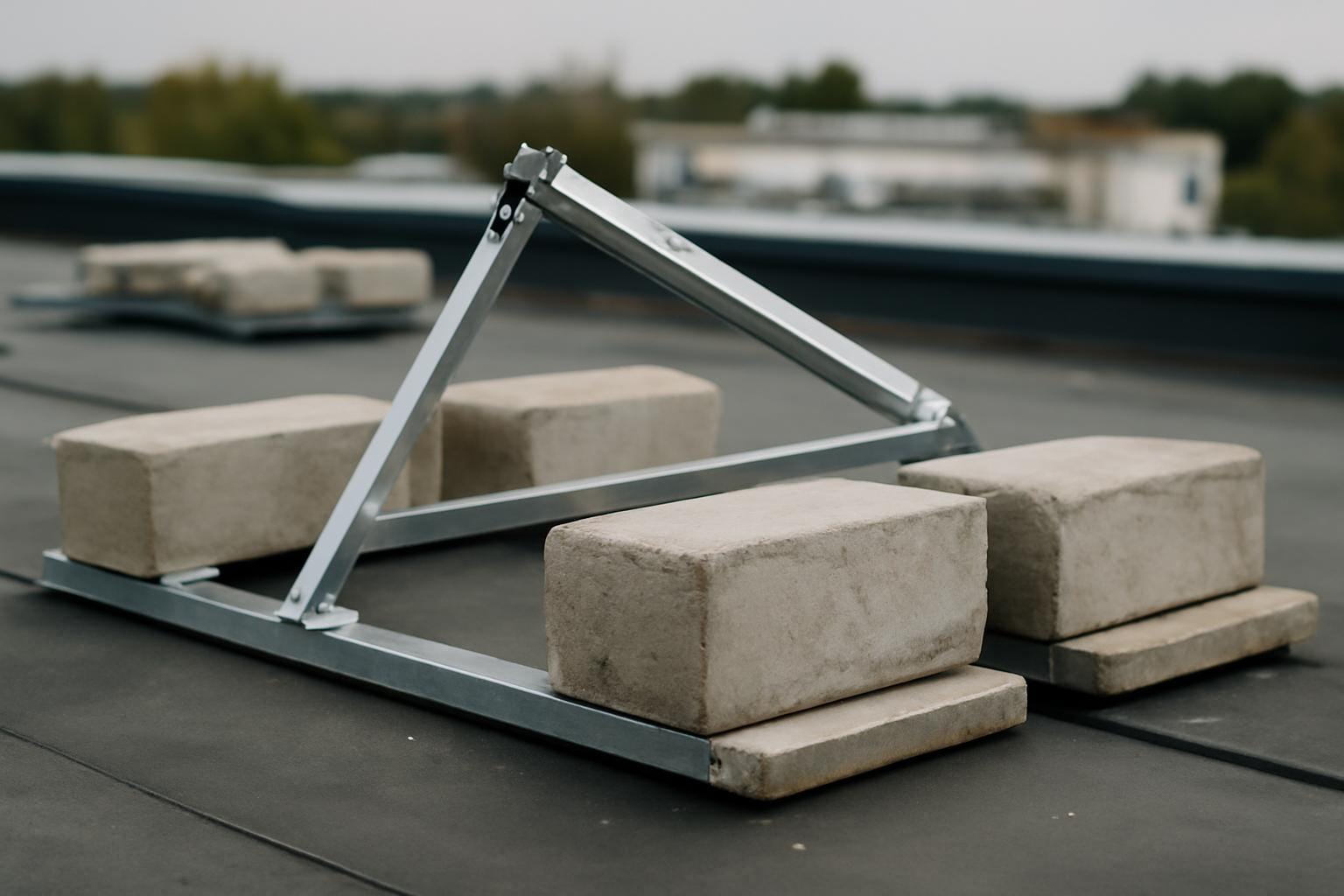

Czym jest system balastowy?

Konstrukcja balastowa na dach płaski nie jest przytwierdzana mechanicznie do dachu, a jedynie obciążona specjalnymi bloczkami betonowymi lub żwirowym obsypaniem. Jej stabilność zapewnia odpowiednio wyliczona waga balastu, która przeciwdziała sile wiatru. To rozwiązanie idealne dla dużych, wytrzymałych konstrukcji dachowych, gdzie możliwość wiercenia jest ograniczona.

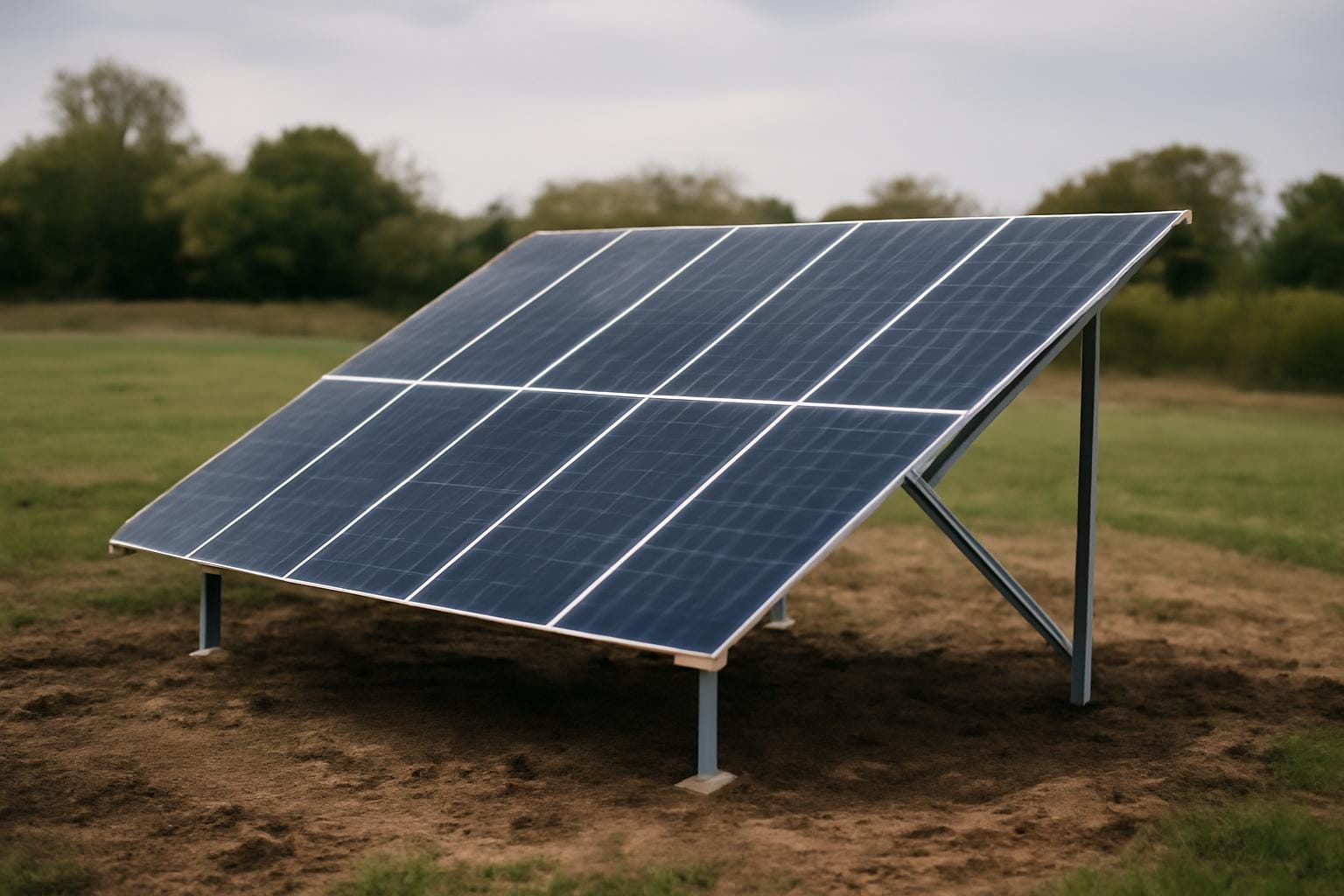

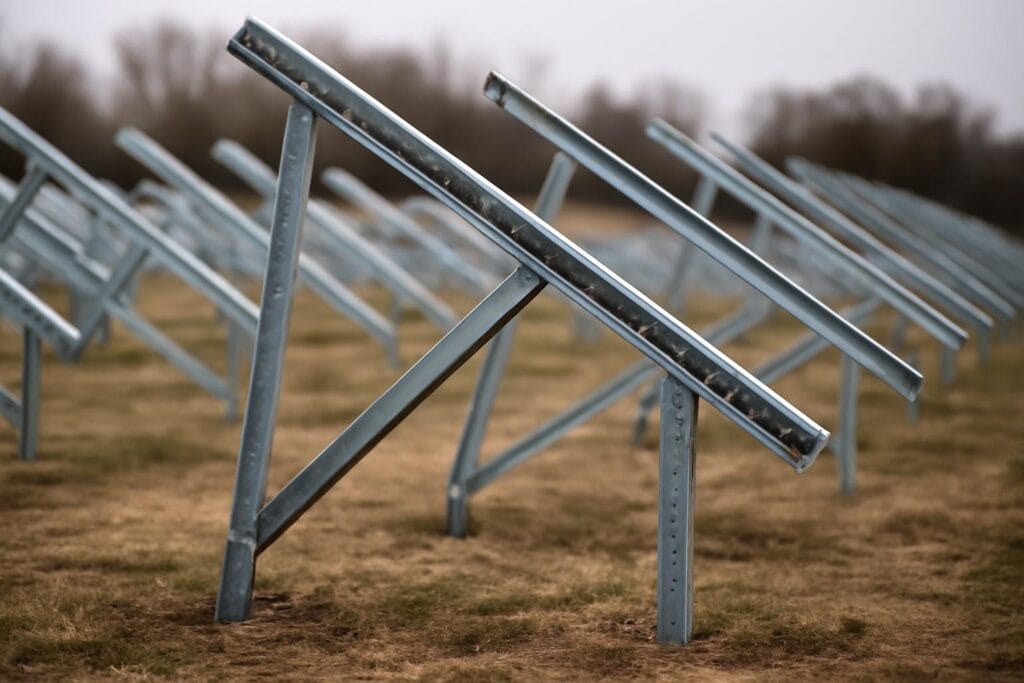

Konstrukcje gruntowe – kiedy warto je wybrać

Konstrukcje naziemne są doskonałym rozwiązaniem, gdy dach jest zbyt mały, zacieniony, skierowany w nieodpowiednią stronę lub po prostu nie chcemy ingerować w jego strukturę. To systemy wolnostojące, które mogą być jedno- lub dwupodporowe (więcej stabilności).

Metody posadowienia:

1. Pale wbijane/wkręcane: Szybka i stosunkowo czysta metoda, idealna dla stabilnych gruntów. Nie wymaga betonowania.
2. Fundamenty betonowe: Bardziej tradycyjne i uniwersalne rozwiązanie. Stosuje się je na gruntach słabszych lub gdy wymagana jest szczególna stabilność. Wymagają więcej czasu na wykonanie i wiążą się z pracami ziemnymi.

Trackery solarne – jak działają i czy się opłacają

Trackery (systemy nadążne) to zaawansowane konstrukcje, które automatycznie obracają panele, podążając za pozornym ruchem słońca na niebie. Dzięki temu moduły są przez cały dzień ustawione prostopadle do padających promieni.

Opłacalność: Trackery mogą zwiększyć roczną produkcję energii nawet o 20-30% w porównaniu do instalacji nieruchomej. Jednak ich koszt jest znacznie wyższy (nawet 2-3 krotnie), a konstrukcja wymaga zasilania, sterownika i jest bardziej narażona na awarie. Dla przeciętnego gospodarstwa domowego zwykle nie jest to opłacalna inwestycja. Sprawdzają się głównie w dużych farmach fotowoltaicznych, gdzie maksymalizacja uzysku z każdego hektara jest kluczowa.

Aluminium czy stal ocynkowana – porównanie materiałów

Materiał konstrukcji ma bezpośredni wpływ na jej wagę, trwałość, odporność na korozję i cenę. Dwie główne opcje to:

W instalacjach domowych na dachach dominuje lekkie i odporne aluminium. Stal znajduje zastosowanie w większych projektach naziemnych, gdzie jej wytrzymałość na rozciąganie jest kluczowa, a waga nie stanowi problemu.

Z czego składa się konstrukcja pod fotowoltaikę

Typowy system montażowy, niezależnie od typu, składa się z kilku kluczowych komponentów:

1. Elementy mocowania podstawowego: Haki, śruby, kotwy lub pale gruntowe – łączą całą konstrukcję z podłożem.
2. Rusztowanie nośne: Profile (szyny) aluminiowe lub stalowe, które tworzą ramę dla paneli.
3. Łączniki i uchwyty: Śruby, nakrętki, obejmy oraz złączki, które spajają profile ze sobą i z elementami mocowania.
4. System mocowania paneli: Klemy (zaciski) – końcowe i środkowe, które pewnie, ale bez naprężeń, trzymają ramę modułu.
5. Elementy dodatkowe (opcjonalnie): Wsporniki kątowe na dachy płaskie, bloki balastowe, systemy odgromowe, zabezpieczenia przeciwptasie.

Jak wygląda montaż konstrukcji na dachu krok po kroku

1. Inspekcja i pomiary: Kontrola stanu dachu i krokwi, pomiary geodezyjne (na dachach płaskich).
2. Wyznaczenie punktów mocowania: Precyzyjne zaznaczenie miejsc, gdzie będą zamontowane haki lub kotwy – zawsze w krokwiach.
3. Montaż elementów bazowych: Wiercenie otworów i mocowanie haków odpowiednich do pokrycia dachowego.
4. Montaż profili: Przymocowanie szyn aluminiowych do zamontowanych haków z zachowaniem równoległości i odległości.
5. Montaż paneli: Ułożenie modułów na profilach i przykręcenie ich za pomocą klem końcowych i środkowych.
6. Wyrównanie i dokręcenie: Ostatnia kontrola geometrii i dociągnięcie wszystkich połączeń z zalecanym momentem obrotowym.

Jak wygląda montaż konstrukcji na gruncie krok po kroku

1. Przygotowanie terenu: Wyrównanie i ewentualne utwardzenie gruntu, koszenie trawy.
2. Znakowanie i posadowienie: Wytyczenie rzędów konstrukcji i wbicie/wkręcenie pali lub wykonanie fundamentów betonowych.
3. Montaż stelaża głównego: Złożenie i zamontowanie konstrukcji nośnej (słupków i belek) na posadowieniu.
4. Montaż profili: Zamocowanie szyn, na których będą leżeć panele.
5. Układanie i mocowanie paneli: Przymocowanie modułów do profili za pomocą klem.
6. Zabezpieczenia dodatkowe: Montaż ogrodzenia, zabezpieczeń antywandalicznych, oznaczeń.

Ile kosztuje konstrukcja pod panele fotowoltaiczne

Koszt stelaża to średnio 10-15% wartości całej inwestycji w mikroinstalację. W przeliczeniu na moc, orientacyjne widełki to 250–500 zł/kWp. Poniżej konkretne przykłady:

1. Konstrukcja pod 20 paneli (~6 kWp) na dach skośny: 3500–4500 zł (wliczając kompletny system haków, profili i klem).
2. Konstrukcja naziemna dla małej instalacji (do 10 kWp): 5000–15 000 zł (koszt mocno zależy od metody posadowienia i jakości gruntu).
3. Robocizna (montaż konstrukcji + paneli): 2000–5000 zł dla typowej instalacji domowej, co stanowi ok. 10-20% ceny całego systemu.
4. Trackery solarne: Małe systemy jednosiowe startują od 6000–10 000 zł, a duże, zaawansowane konstrukcje mogą kosztować kilkadziesiąt tysięcy złotych.

Co wpływa na cenę stelaża i montażu

Cena nie jest wartością stałą. Na jej wysokość wpływają:

1. Rodzaj i stan podłoża: Skomplikowany dach wielospadowy z dachówką kosztuje więcej niż prosty dach z blachodachówki. Twardy lub nierówny grunt podnosi koszty prac ziemnych.
2. Materiał konstrukcji: Systemy aluminiowe są droższe od stalowych.
3. Wielkość i skomplikowanie instalacji: Im więcej paneli i rzędów, tym większy koszt materiału i czasu montażu.
4. Sposób posadowienia: Fundamenty betonowe są droższe od pali wbijanych.
5. Region i dostępność wykonawcy: Ceny usług montażowych różnią się w kraju.
6. Marka systemu montażowego: Renomowane, certyfikowane systemy europejskich producentów są droższe od podstawowych rozwiązań.

Jak dobrać konstrukcję do dachu, gruntu i wielkości instalacji

Decyzja powinna być poprzedzona analizą kilku czynników:

1. Miejsce montażu (dach/grunt): Czy masz wystarczająco dużo miejsca, dobry kierunek i kąt? Jeśli dach jest nieodpowiedni, od razu rozważ grunt.
2. Nośność podłoża: Dach musi udźwignąć dodatkowe obciążenie (panele + konstrukcja + śnieg). W przypadku gruntu, potrzebna jest wiedza o jego rodzaju i poziomie wód gruntowych.
3. Rodzaj pokrycia dachowego: Określa typ haków i sposób uszczelnienia.
4. Wielkość systemu: Im większa moc, tym bardziej wymagająca (i często droższa) musi być konstrukcja, szczególnie na dachu płaskim lub gruncie.
5. Budżet: Określ realną kwotę, jaką możesz przeznaczyć na kompletny system montażowy, nie zapominając o kosztach robocizny.

Złota zasada: Zawsze wybieraj systemy od sprawdzonych dostawców, posiadające odpowiednie certyfikaty (np. odporności na wiatr i śnieg) i gwarancję. Nie warto oszczędzać na elemencie, który ma służyć 30 lat.

Najczęstsze błędy przy wyborze konstrukcji PV

1. Oszczędzanie na materiale lub kompletności systemu: Kupowanie „tanich” zamienników bez certyfikatów.
2. Brak audytu dachu/gruntu: Montaż bez sprawdzenia nośności dachu lub rodzaju gruntu.
3. Niewłaściwe mocowanie do dachu: Montaż haków tylko do poszycia, z pominięciem krokwi.
4. Błędne obliczenia obciążenia wiatrem i śniegiem: Stosowanie systemu nieadekwatnego do strefy klimatycznej.
5. Ignorowanie wentylacji: Zbyt mała szczelina między panelami a dachem, prowadząca do przegrzewania się modułów i spadku wydajności.
6. Wybieranie trackerów tam, gdzie się nie opłacają: Inwestycja w nadmiernie skomplikowany system dla małej domowej instalacji.

Jak zadbać o trwałość konstrukcji na 25+ lat

Aby stelaż służył równie długo jak panele, należy:

1. Postaw na jakość i certyfikaty: Wybieraj systemy od renomowanych producentów z atestami (np. TÜV).
2. Zadbaj o profesjonalny montaż: Zleć instalację doświadczonej ekipie, która zna techniki uszczelniania dachu i stosuje odpowiednie momenty dokręceń.
3. Wykonaj regularne przeglądy: Przynajmniej raz w roku, najlepiej wiosną, sprawdź czy wszystkie połączenia są stabilne, a elementy nie wykazują oznak korozji (w przypadku stali).
4. Kontroluj obciążenie śniegiem: W rejonach o obfitych opadach, rozważ okresowe odgarnianie nadmiaru śniegu z paneli.
5. Zabezpiecz przed środowiskiem: W instalacjach gruntowych upewnij się, że system jest zabezpieczony przed korozją, a teren wokół jest utrzymany (np. koszona trawa).

Pamiętaj, że konstrukcja to fundament Twojej elektrowni słonecznej. Odpowiedni dobór i montaż to inwestycja w długoterminowe bezpieczeństwo, spokój ducha i maksymalne zyski z produkcji czystej energii.
