Instalacja elektryczna natynkowa
Instalacja elektryczna natynkowa to system przewodów, gniazd, łączników i elementów zabezpieczających, który montuje się bezpośrednio na powierzchni ścian, sufitów lub innych konstrukcji budynku. W przeciwieństwie do tradycyjnej instalacji podtynkowej, nie wymaga ona wykuwania bruzd i ukrywania kabli w warstwie tynku. Zamiast tego, przewody prowadzi się po wierzchu, zabezpieczając je i jednocześnie maskując za pomocą specjalnych listew, rur instalacyjnych lub kanałów. To rozwiązanie, które łączy w sobie praktyczność, bezpieczeństwo i, w odpowiednich aranżacjach, wyraźny walor estetyczny.
Z czego składa się instalacja elektryczna natynkowa
Kluczem do skutecznego i estetycznego wykonania natynkowej instalacji elektrycznej jest dobór odpowiednich komponentów. System ten tworzy spójną całość, w której każdy element instalacji pełni określoną funkcję.
Przewody YDY i YDYp
Podstawą są przewody elektryczne. W instalacjach natynkowych najczęściej stosuje się przewody instalacyjne o oznaczeniu YDY (w wersji okrągłej) oraz YDYp (w wersji płaskiej). Są to przewody miedziane, izolowane PVC, odporne na uszkodzenia mechaniczne. Przewody płaskie YDYp bywają użyteczne przy montażu pod cienkimi listwami, natomiast okrągłe YDY są uniwersalne i częściej stosowane w rurkach lub kanałach instalacyjnych.
Listwy, rurki i kanały elektroinstalacyjne
To elementy instalacji, które chronią kable i nadają jej uporządkowany wygląd. Listwy elektroinstalacyjne z PVC są lekkie, łatwe w cięciu i montażu, dostępne w wielu kolorach. Korytka kablowe (kanały) są zwykle nieco większe, prostokątne, pozwalają na prowadzenie wielu przewodów jednocześnie. Dla wymagających warunków stosuje się rury instalacyjne z PCV lub nawet rury stalowe, które zapewniają najwyższą ochronę mechaniczną. Wszystkie te elementy stanowią osłonę dla okablowania i składają się z podstawy mocowanej do ściany oraz przykrywki.
Gniazda, łączniki i puszki natynkowe

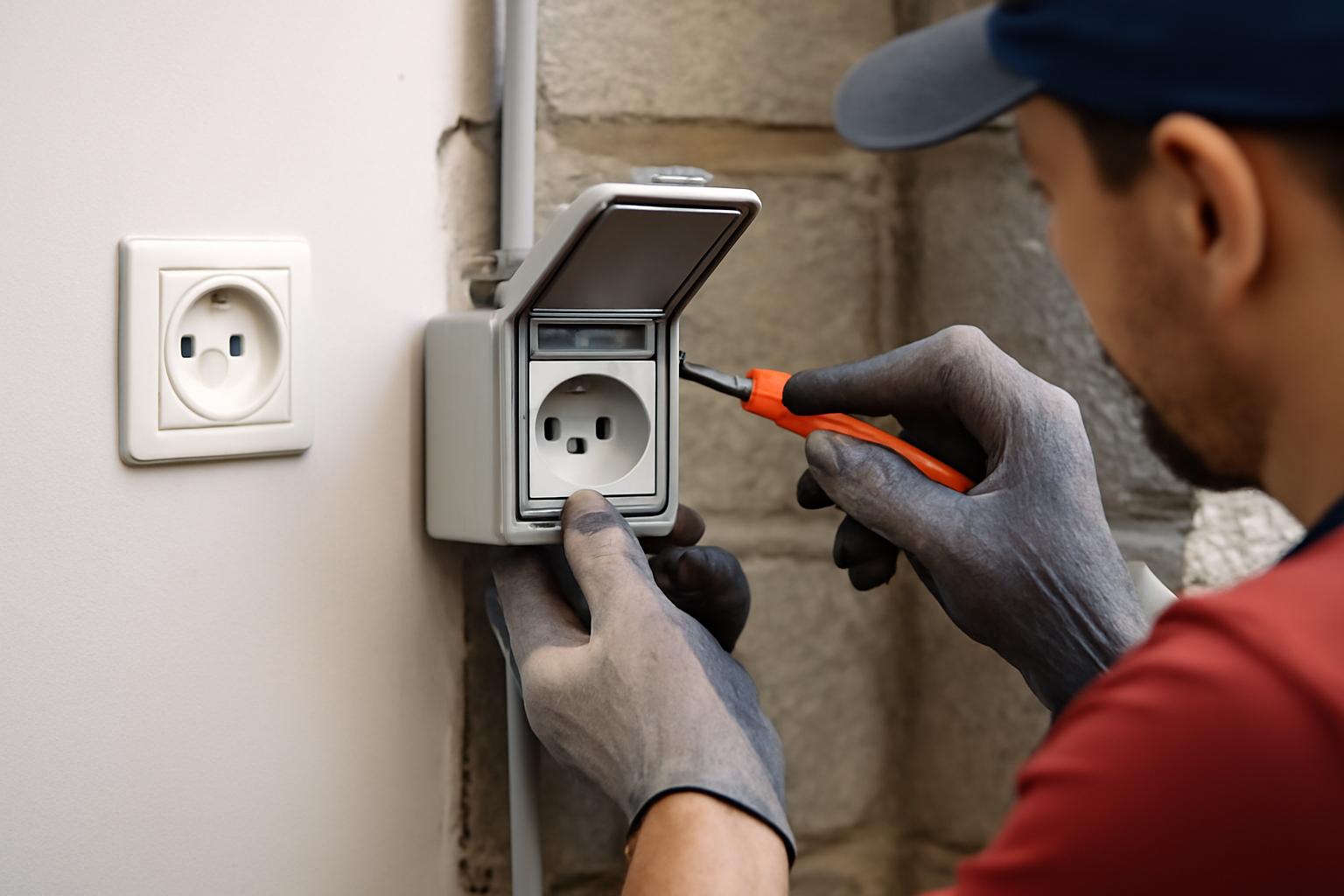

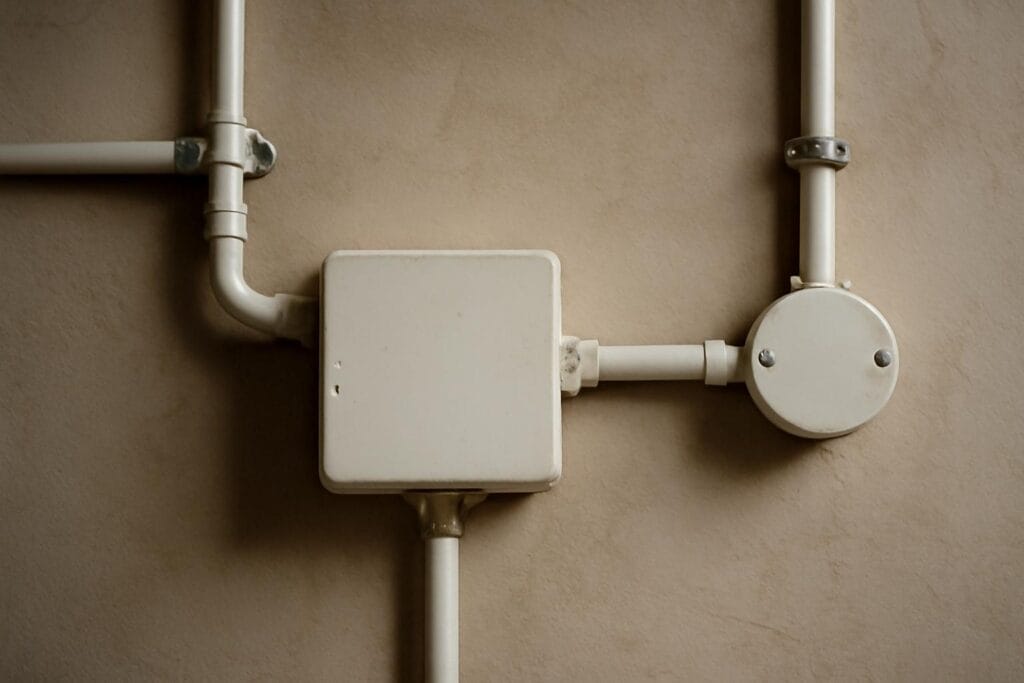

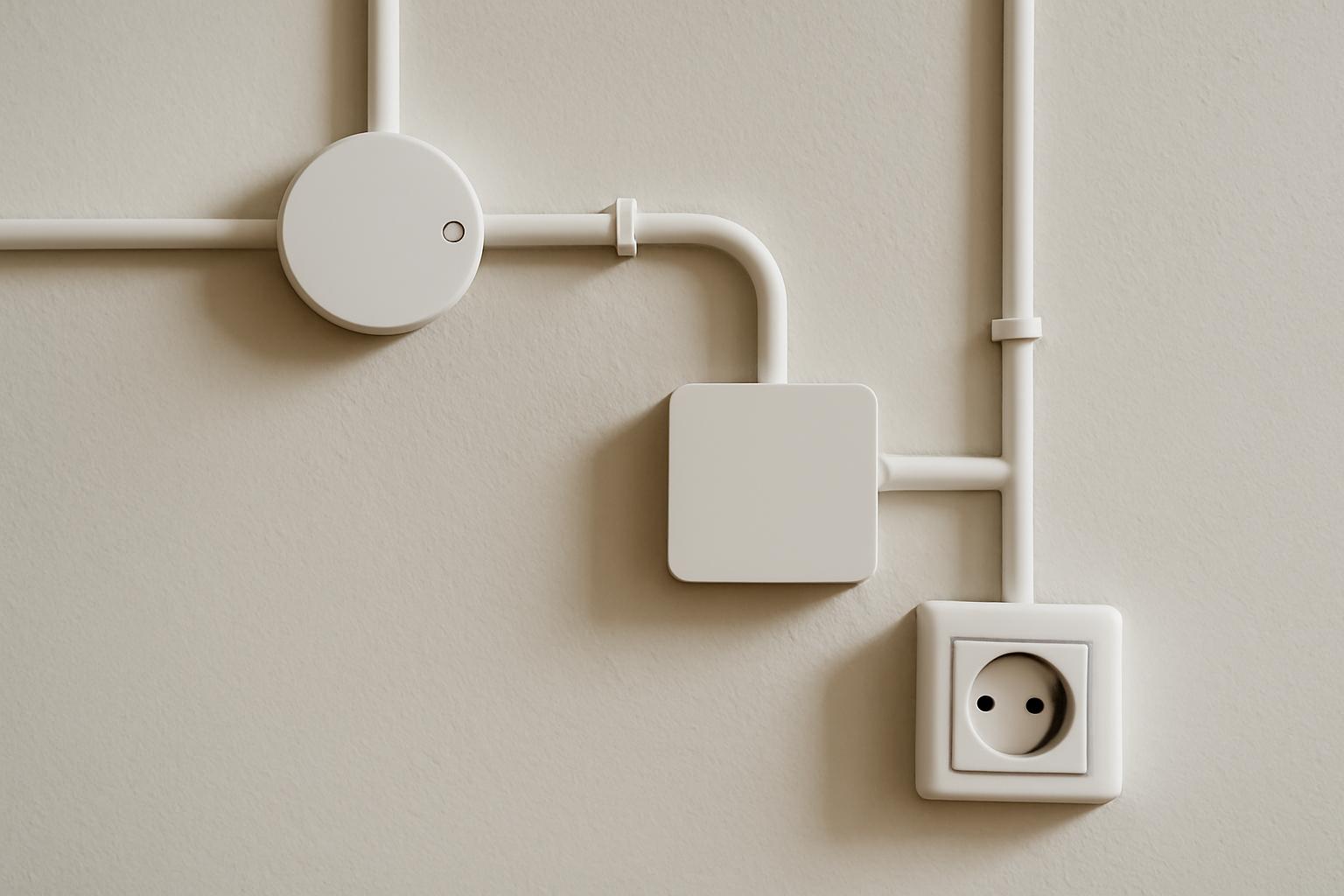

Osprzęt elektroinstalacyjny w wersji natynkowej różni się konstrukcją od podtynkowego. Gniazda natynkowe i łączniki naścienne montuje się bezpośrednio na powierzchni ściany, często na specjalnych podkładkach. Do łączenia i rozgałęzienia przewodów wykorzystuje się puszki natynkowe – rozgałęźne i instalacyjne. Mają one formę niewielkich, zamykanych obudów, które zapewniają bezpieczny dostęp do połączeń.
Uchwyty montażowe i elementy ochronne
Gdy nie używa się korytek, a jedynie prowadzi pojedyncze przewody w rurkach lub bezpośrednio po ścianie, niezbędne są uchwyty montażowe (np. klamry lub opaski). Mocują one przewód lub rurkę do podłoża w regularnych odstępach. Do elementów ochronnych zalicza się również zaślepki, narożniki, kolanka i rozgałęziacze do korytek, które pozwalają na estetyczne poprowadzenie instalacji nawet w trudnych miejscach, np. wzdłuż ościeżnic.
Gdzie stosować instalację natynkową
Instalacja natynkowa nie jest rozwiązaniem uniwersalnym, ale w wielu konkretnych sytuacjach okazuje się najlepszym, najbezpieczniejszym lub najbardziej ekonomicznym wyborem.
Wnętrza loftowe i industrialne

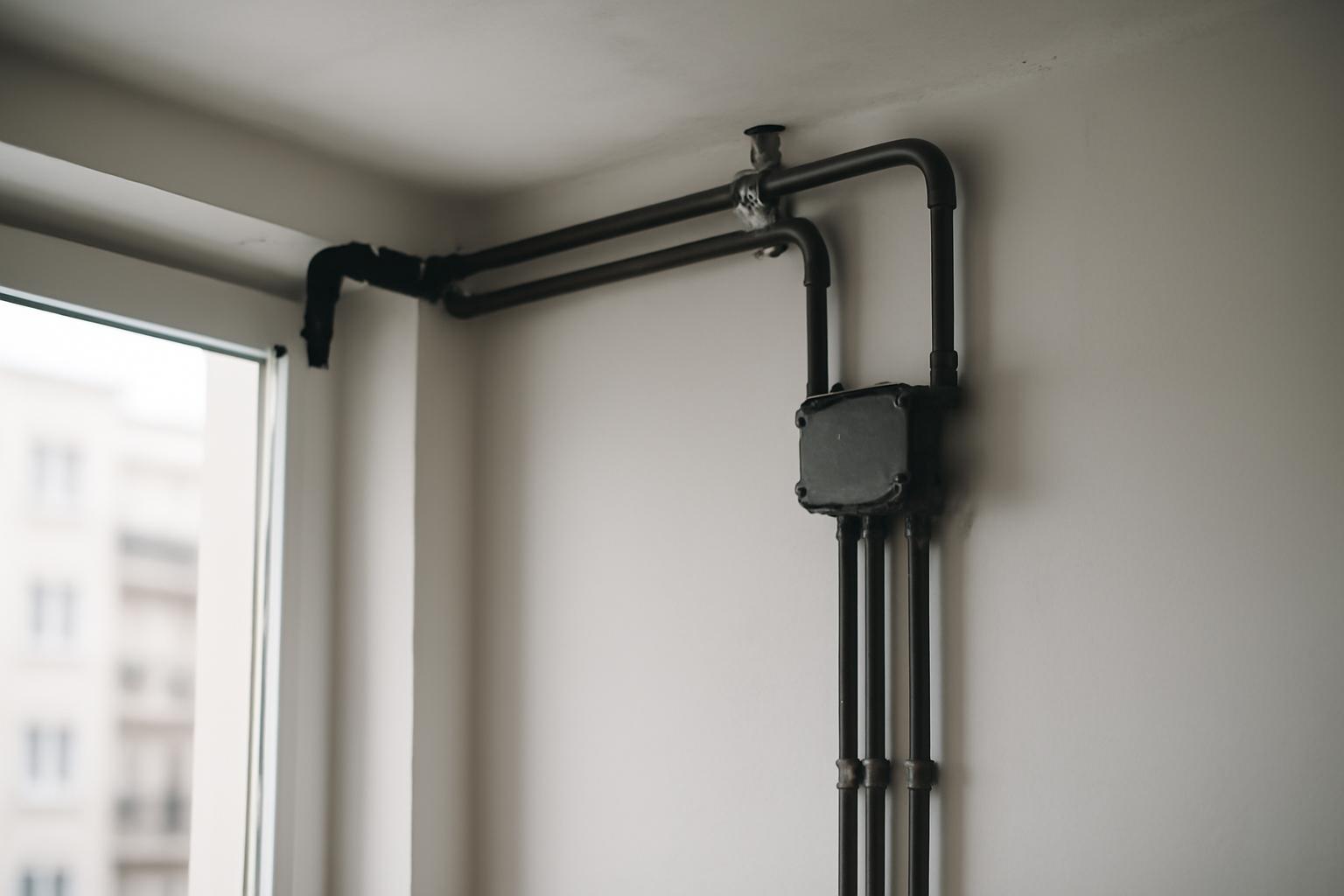

W stylu loftowym i industrialnym odsłonięte elementy konstrukcyjne i instalacyjne są celowym zabiegiem aranżacyjnym. Prowadzone po ścianie lub suficie stalowe rury z przewodami, połączone z surowymi cegłami czy betonem, podkreślają charakter wnętrza. To nie tylko instalacja elektryczna, ale i dekoracyjny akcent w loftowych wnętrzach.
Styl vintage i retro
Dla miłośników klimatów dawnych lat dostępny jest osprzęt natynkowy stylizowany na przedwojenne lub PRL-owskie modele, np. przełączniki bakelitowe lub ceramiczne. Montaż takiego osprzętu w sposób natynkowy jest autentyczny i w pełni oddaje ducha epoki.
Garaże, piwnice, warsztaty i kotłownie
To naturalne środowisko dla instalacji natynkowej. W pomieszczeniach gospodarczych i technicznych liczy się przede wszystkim funkcjonalność, trwałość i łatwy dostęp do przewodów na wypadek modyfikacji lub awarii. Instalacja natynkowa w korytkach lub rurach jest odporna na uszkodzenia i prosta w rozbudowie.
Budynki drewniane i modernizacje starych obiektów
W budynkach drewnianych, z bali czy w zabytkowych murach, kucie ścian jest często niemożliwe, niebezpieczne lub po prostu nieopłacalne. Natynkowa instalacja elektryczna pozwala w bezpieczny i szybki sposób doprowadzić prąd do wszystkich pomieszczeń, nie niszcząc przy tym cennej struktury budynku. Jest to również doskonałe rozwiązanie przy modernizacji instalacji w starym budownictwie i adaptacji budynku.
Zalety instalacji natynkowej
- Brak prac bruzdowniczych: Największa zaleta. Oszczędność czasu, pieniędzy i uniknięcie ogromnego bałaganu związanego z pyłem.
- Szybki i łatwy montaż: Instalację elektryczną natynkową można wykonać w kilka dni. To rozwiązanie proste w montażu.
- Łatwa rozbudowa i serwis: Dostęp do instalacji i przewodów jest natychmiastowy. Dodanie nowego gniazdka lub odnogi jest banalnie proste.
- Większe bezpieczeństwo podczas późniejszych prac: Wiedząc, że wszystkie kable są na wierzchu, łatwo uniknąć ich przypadkowego uszkodzenia podczas wiercenia.
- Możliwość zastosowania w obiektach zabytkowych i drewnianych: Gdzie instalacja podtynkowa jest wykluczona.
Wady i ograniczenia instalacji natynkowej
- Widoczność: Nie w każdym wnętrzu (np. nowoczesny apartament) odsłonięte listwy lub rury będą pasować do wystroju. To kwestia estetyczna.
- Podatność na mechaniczne uszkodzenia: Mimo ochrony, instalacja na wierzchu jest bardziej narażona na uderzenie niż schowana w ścianie.
- Wymaga starannego planowania: Aby nie rzucała się w oczy i była funkcjonalna, trzeba precyzyjnie zaplanować trasy prowadzenia przewodów.
- Może utrudniać ustawienie mebli: Listwy czy korytka wystają od ściany, co czasem uniemożliwia szczelne dostawienie mebli.
Bezpieczeństwo i klasy szczelności osprzętu
Bezpieczeństwo użytkowania jest priorytetem. W pomieszczeniach suchych standardowy osprzęt jest wystarczający. Jednak w miejscach narażonych na wilgoć, pył lub zachlapanie, takich jak garaż, piwnica czy warsztat, należy bezwzględnie stosować osprzęt o podwyższonej klasie szczelności, np. IP44, który jest hermetyczny. Montaż powinien być wykonany zgodnie z normami przez osobę z uprawnieniami.
Instalacja natynkowa a podtynkowa – porównanie
| Kryterium | Instalacja natynkowa | Instalacja podtynkowa |
|---|---|---|
| Sposób montażu | Na powierzchni ścian i sufitów | W bruzdach w ścianie/suficie |
| Koszty i czas montażu | Niskie, krótki czas | Wyższe (prace bruzdownicze, tynkarskie), długi czas |
| Estetyka | Widoczna, może być elementem stylu | Niewidoczna, przewody schowane |
| Łatwość rozbudowy/modernizacji | Bardzo łatwa | Trudna, wymaga ponownego kucia |
| Konserwacja i serwis | Natychmiastowy dostęp | Utrudniony dostęp |
| Bezpieczeństwo mechaniczne | Większe ryzyko uszkodzenia | Mniejsze ryzyko uszkodzenia |
| Typowe zastosowania | Pomieszczenia gospodarcze, industrialne, drewniane, modernizacje | Nowe budownictwo murowane, mieszkania, biura |
Jak dobrać elementy do instalacji natynkowej
Dobór elementów instalacji natynkowej zaczyna się od planu: określenia liczby gniazd, łączników i tras kabli. Następnie wybieramy rodzaj osłony: cienkie listwy na pojedyncze przewody do oświetlenia, szersze korytka na wiązki kabli do zasilania gniazd, lub rury stalowe do pomieszczeń przemysłowych. Kolorystykę dopasowujemy do ścian. Osprzęt wybieramy pod kątem designu i odporności. Pamiętajmy, by wszystkie elementy instalacji elektrycznej były od sprawdzonego producenta.
Najczęstsze błędy przy planowaniu i montażu
- Zbyt mała liczba gniazd: Problem typowy dla wszystkich instalacji. Warto dodać zapas.
- Prowadzenie instalacji w miejscach narażonych na uszkodzenia: Np. na wysokości kolan w wąskim korytarzu.
- Niestaranny montaż korytek: Nierówne docięcie, brak zaślepek – psuje to efekt wizualny.
- Ignorowanie klas szczelności IP: Montowanie standardowych gniazd w garażu lub piwnicy.
- Mieszanie obwodów niskiego i wysokiego napięcia w jednej listwie: Przewody elektryczne i teleinformatyczne powinny być prowadzone osobno.
FAQ o instalacji elektrycznej natynkowej
Czy instalacja elektryczna natynkowa jest bezpieczna?
Tak, pod warunkiem wykonania jej z materiałów atestowanych, przez uprawnionego elektryka i z zachowaniem zasad opisanych w normach.
Czy taką instalację można założyć w mieszkaniu w bloku?
Można, ale zwykle traktuje się ją jako rozwiązanie tymczasowe lub stylizacyjne (loft). W typowych mieszkaniach może być mało estetyczna.
Jaki osprzęt wybrać do garażu?
Bezwzględnie należy stosować gniazda i łączniki o klasie szczelności co najmniej IP44. Zaleca się też użycie sztywnych rur PCV lub korytek o podwyższonej odporności na uderzenia.
Czy instalację natynkową można pomalować?
Tak, większość listew i korytek z PVC można malować farbami emulsyjnymi. Najlepiej zrobić to przed zamontowaniem osprzętu. Osprzętu (gniazd, włączników) nie malujemy.
Kiedy jest wymagana klasa IP44?
Wszędzie tam, gdzie istnieje ryzyko zachlapania wodą lub duże zapylenie: łazienki, garaże, piwnice, warsztaty, tarasy, balkony.
